ZH-LZ扭转试验机

ZH-LZ扭转试验机

产品特点:节能省电25%左右;测试条件可在触摸屏直接设定;实时显示角度,正向/反向力值;可保证测试样品中心与转轴中心重合;传感器有软件保护功能,可防止传感器过载。

业务微信二维码

服务热线:158-9969-7899

 详情说明

本机适用于做手机等电子类产品的扭力测试。执行标准YD/T1539-2006
一、技术参数
型    号:ZH-LZ
电    源:AC220/50HZ
功    率:400W
重  量约:35Kg
测试工位:1个
旋转次数:0-35次/分
设定次数:100000次
外形尺寸:L560*H500*W400mm
保护力值:±1000mN*m~±2600mN*m
交流伺服电机:220V/400W
扭矩设置范围:±500mN*m~±2500mN*m
二、系统结构及原理:

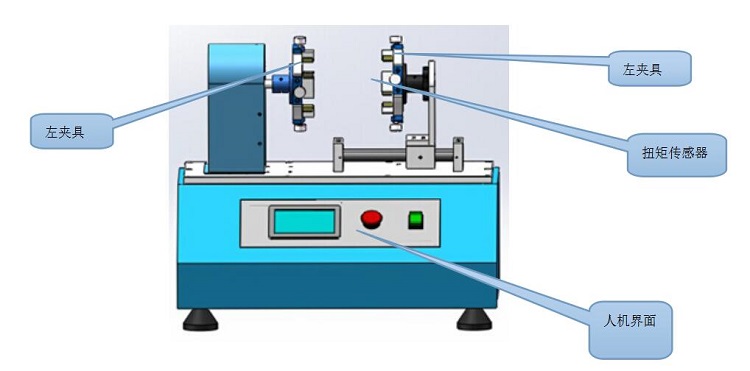

系统结构如图
扭转试验机系统结构
动作原理:
系统采用触摸屏与PLC通讯→控制伺服电机通过减速机提升扭矩→驱动动侧夹具旋转→使测试样品扭曲变形,
同时,测力传感器实时监测电压变化,并反馈给PLC,记录扭曲过程中力矩的变化,并显示在触摸屏上。
三、特点:
节能省电25%左右;
测试条件可在触摸屏直接设定;
实时显示角度,正向/反向力值;
可保证测试样品中心与转轴中心重合;
传感器有软件保护功能,可防止传感器过载。
四、功能说明
自动功能
次数清零
角度显示功能,力矩,次数设定功能
传感器过载保护功能

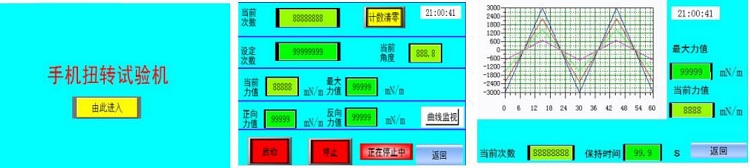

操作界面(如下图)
扭转试验机功能图
五、基本配置:
机台本体:1台
人机界面:1套
PLC控制器:1套
伺服控制器和交流伺服电机:1套
扭矩传感器:1套
夹 具:1套
节能系统:1套
开关电源:1个
电路程序:正航研发
